Firkant truss (Quad truss)

Firkant truss og Quad Truss til scene, lys og events

Firkant truss, også kaldet Quad Truss, er en tredimensionel trussprofil med fire parallelle hovedrør. Konstruktionen giver fire ensartede sider og gør profilen velegnet til lysbroer, scenerammer, messestande og tekniske installationer.

I det aktuelle udvalg finder du firkantede trusselementer fra Alutruss og DNA i forskellige længder og udførelser. Før du vælger truss, bør du tage udgangspunkt i konstruktionens størrelse, belastning, understøtning og det forbindelsessystem, der anvendes.

Se også det samlede udvalg af alutruss.

Hvad er Quad Truss?

Quad Truss består af fire hovedrør, der set fra enden danner et kvadrat eller rektangel. Hovedrørene forbindes af diagonale rør, som stabiliserer profilen og fordeler kræfterne gennem konstruktionen.

De fire sider giver flere muligheder for montering af lys, beslag og andet kompatibelt udstyr. Det gør samtidig profilen anvendelig i konstruktioner, hvor trussen kan være synlig fra flere vinkler.

Hvad bruges firkant truss til?

Quad Truss anvendes blandt andet til:

• Lysbroer over scener og dansegulve.
• Rammer til messestande og udstillinger.
• DJ- og eventopsætninger.
• Skilte, bannere og visuelle installationer.
• Tekniske konstruktioner i butikker og showrooms.
• Fritstående eller ophængte rammer.

Den konkrete konstruktion skal altid dimensioneres efter producentens belastningsdata og de lokale forhold.

Aktuelle Quad Truss-serier

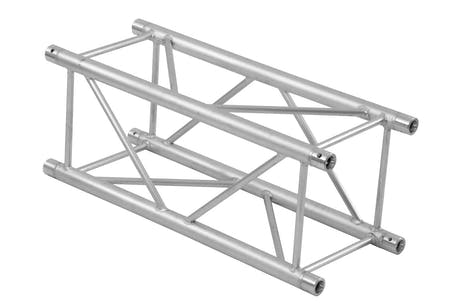

Alutruss QUADLOCK 6082

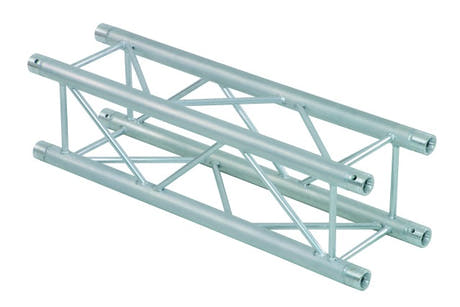

Det aktive udvalg af Alutruss QUADLOCK 6082 omfatter lige trusselementer i længder på 1, 1,5 og 3 meter.

De forskellige længder kan bruges til at tilpasse konstruktionen efter den ønskede bredde eller højde. Kortere elementer giver flere kombinationsmuligheder, mens længere sektioner kan reducere antallet af samlinger.

Collectionen indeholder desuden en Alutruss QUADLOCK-end plate på 50 x 50 cm. En end plate kan indgå som afslutning eller monteringsdel i en kompatibel konstruktion, afhængigt af den planlagte anvendelse.

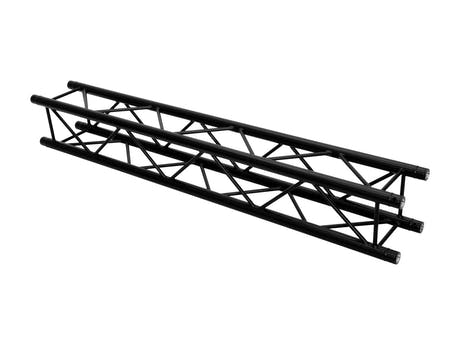

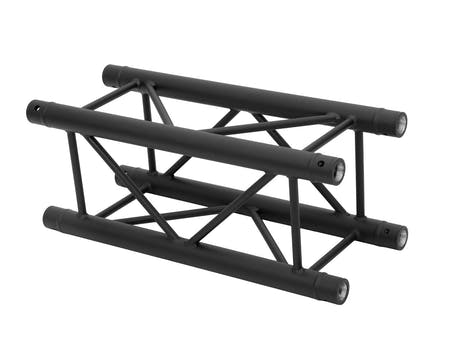

DNA TB4 i sort

DNA TB4-serien omfatter aktuelt sorte firkantede trusselementer i længder på 1, 1,5 og 2 meter.

Den sorte overflade kan være relevant i opsætninger, hvor trussen skal fremstå mere diskret omkring mørke scenebaggrunde, lysudstyr eller sorte installationer.

DNA TB4 og Alutruss QUADLOCK er separate produktserier. Elementerne bør derfor ikke kombineres, medmindre kompatibiliteten er dokumenteret.

Valg af trusslængde

Valget af længde afhænger både af konstruktionen og de praktiske forhold omkring transport, opbevaring og opbygning.

Kortere trusselementer

Kortere sektioner kan være en fordel, når:

• Konstruktionen skal tilpasses forskellige lokaler.
• Trussen ofte skal transporteres.
• Der er begrænset opbevaringsplads.
• Der er behov for flere mulige kombinationer.

Længere trusselementer

Længere sektioner kan reducere antallet af forbindelser i en lige strækning. De kræver dog mere plads under transport og kan være vanskeligere at håndtere alene.

En længere sektion betyder ikke automatisk, at konstruktionen kan bære mere. Belastningen afhænger blandt andet af spændvidden og placeringen af det monterede udstyr.

Quad Truss eller Tri Truss?

Valget mellem firkantet og trekantet truss afhænger af konstruktionens geometri, belastning og monteringsbehov.

Quad Truss kan være relevant, når du ønsker:

• Fire ensartede monteringssider.
• En symmetrisk profil.
• Mulighed for konstruktioner, der ses fra flere vinkler.
• Adgang til kompatible hjørner og forbindelser i flere retninger.

Trekant truss har tre hovedrør og kan være et alternativ, når en lidt mindre profil passer bedre til konstruktionen.

Til lettere, flade konstruktioner kan du også se Bi Truss.

Samling og kompatibilitet

Trusselementer samles med connectors, pins, splitter eller andre forbindelsesdele, der er udviklet til den konkrete serie.

Truss fra forskellige producenter eller serier bør ikke kombineres alene ud fra profilens udvendige mål. Der kan være forskelle i blandt andet:

• Hovedrørenes diameter.
• Afstanden mellem rørene.
• Connectorernes udformning.
• Pins og låsesystemer.
• Aluminiumstype og konstruktion.
• Belastningsdata.

Kontrollér altid produktbeskrivelsen for at se, hvilke forbindelsesdele der medfølger, og hvilke der eventuelt skal bestilles separat.

Du finder flere forbindelses- og monteringsdele under Alutruss tilbehør.

Belastning og spændvidde

Den tilladte belastning for en Quad Truss-konstruktion afhænger blandt andet af:

• Trussens produktserie.
• Længden på de enkelte elementer.
• Den samlede frie spændvidde.
• Antallet og placeringen af understøtninger.
• Antallet af samlinger.
• Placeringen af det monterede udstyr.
• Om belastningen er fordelt eller koncentreret.

En jævnt fordelt belastning påvirker trussen anderledes end en tung punktbelastning samlet ét sted. Derfor bør tilladt belastning altid vurderes ud fra producentens tekniske dokumentation.

Fritstående og ophængte konstruktioner

Fritstående konstruktioner kræver et stabilt underlag, korrekt understøtning og eventuelt ballast. Konstruktionen skal vurderes i forhold til højde, bredde og risikoen for, at den vælter.

Ved ophængt truss skal alle ophængspunkter, beslag og sikkerhedskomponenter være dimensioneret til den konkrete belastning. Det gælder både trussen og alt udstyr, der monteres på konstruktionen.

Se relevante komponenter under kæder og karabinhager.

Montering af lys og udstyr

Lys, skærme og andet teknisk udstyr skal monteres med clamps eller beslag, der passer til hovedrørenes diameter.

Beslagene skal kunne lukkes korrekt uden at deformere røret. Udstyr over personer skal sikres efter gældende krav og producentens anvisninger.

Ved planlægning bør vægten fordeles så hensigtsmæssigt som muligt og holdes inden for konstruktionens dokumenterede kapacitet.

Kontrol før opbygning

Trusselementer og forbindelsesdele bør kontrolleres før hver opbygning. Se efter:

• Bøjede eller deformerede hovedrør.
• Revner eller skader omkring svejsninger.
• Buler og kraftige mærker i profilerne.
• Slidte eller manglende pins og splitter.
• Connectors, der ikke kan samles korrekt.
• Skader på sorte eller behandlede overflader.

Beskadigede elementer bør ikke anvendes, før de er vurderet efter producentens retningslinjer.

Ofte stillede spørgsmål om Quad Truss

Hvad er forskellen på firkant truss og Quad Truss?

Der er normalt tale om samme profiltype. Begge betegnelser bruges om truss med fire parallelle hovedrør.

Følger connectors med?

Det varierer mellem produkter og produktserier. Kontrollér derfor altid produktbeskrivelsen og pakkens indhold.

Kan Alutruss QUADLOCK kombineres med DNA TB4?

Det bør ikke antages. Produkterne kommer fra forskellige serier og producenter, og kompatibiliteten skal være dokumenteret.

Er Quad Truss altid stærkere end Tri Truss?

Ikke nødvendigvis. Belastningskapaciteten afhænger af den konkrete serie, dimensionerne, spændvidden og konstruktionens opbygning.

Kan firkant truss bruges udendørs?

Udendørs brug kræver, at vind, vejr, underlag, ballast og eventuelle bannere eller andre vindfang indgår i vurderingen.
