Flad truss (Bi truss)

Flad truss og Bi truss til lys, scene og events

Flad truss, også kaldet Bi truss eller Duo truss, består af to parallelle hovedprofiler, der er forbundet af mindre tværgående rør. Konstruktionen danner en flad trussprofil, som kan bruges til mindre lysbroer, rammer, ophæng og tekniske installationer, hvor der ikke er behov for en trekantet eller firkantet profil.

I kategorien finder du aktive Bi-truss-elementer og connectors fra Milos. Udvalget omfatter lige trusssektioner i forskellige længder samt forbindelsesdele til kompatible trussystemer.

Du kan også se det samlede udvalg af alutruss, hvis konstruktionen kræver en anden profil eller flere typer trusselementer.

Hvad er Bi truss?

Bi truss er opbygget med to hovedrør, der løber parallelt med hinanden. De forbindes af mindre rør, som stabiliserer profilen og holder afstanden mellem hovedrørene.

Den flade opbygning betyder, at Bi truss fylder mindre i dybden end:

• Trekant truss og Tri truss med tre hovedprofiler.
• Firkant truss og Quad truss med fire hovedprofiler.

Sammenlignet med single truss giver Bi truss en mere sammenhængende flad konstruktion med flere muligheder for montering og afstivning.

Hvad bruges flad truss til?

Mindre lysbroer

Bi truss kan bruges til mindre lysbroer, hvor lamper og andet teknisk udstyr monteres langs en vandret trusssektion.

Den flade profil kan være praktisk ved enkle opsætninger, hvor konstruktionen primært skal arbejde i ét plan. Det kan eksempelvis være over eller bag en DJ-pult, på en mindre scene eller som del af en udstillingsstand.

Rammer og installationer

Flad truss kan indgå i rammer til skilte, bannere, lys og dekorative elementer. Den begrænsede dybde gør profilen relevant, når konstruktionen skal placeres tæt på en væg eller indgå i et område med begrænset plads.

Messer og udstillinger

På messer og i showrooms kan Bi truss bruges til opbygning af lette rammer, skiltning og belysning. Trussen kan stå synligt som en del af det tekniske udtryk eller kombineres med andre elementer i standens design.

Faste installationer

Flad truss kan også bruges i faste installationer på mindre venues, i butikker, kulturhuse og udstillingsområder. Selvom konstruktionen ikke flyttes regelmæssigt, skal den stadig dimensioneres og monteres efter producentens dokumentation.

Bi truss fra Milos

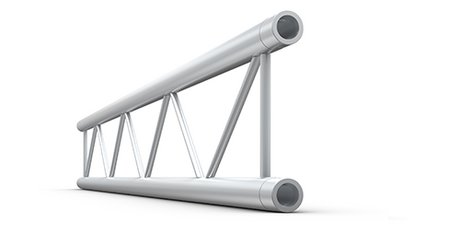

Det aktive udvalg i kategorien består af Milos BTB Duo Truss og kompatible forbindelsesdele.

De lige trusselementer findes aktuelt i længder på 1,5 og 2 meter. Valget af længde afhænger blandt andet af:

• Konstruktionens samlede bredde eller højde.
• Hvor mange samlinger der ønskes.
• Mulighederne for transport og opbevaring.
• Placeringen af understøtninger.
• Vægten og placeringen af det monterede udstyr.

Kortere elementer kan give større fleksibilitet under transport og opbygning, mens længere sektioner kan reducere antallet af samlinger i konstruktionen.

Connectors og samling af Bi truss

Trusselementerne forbindes med samlestykker, der er udviklet til det konkrete system. I kategorien findes en konisk connector fra Milos, som blandt andet er beregnet til BTB-serien.

Ved samling bør du altid kontrollere:

• At connectoren passer til producenten og produktserien.
• At alle pins, splitter og øvrige låsedele er intakte.
• At samlingen er ført helt sammen.
• At forbindelsesdelene ikke har synlige skader.
• At delene anvendes i den orientering, som producenten angiver.

Det varierer fra produkt til produkt, hvilke samlestykker der følger med. Kontrollér derfor altid produktbeskrivelsen og pakkens indhold før bestilling.

Flere komponenter til samling og udbygning findes under Alutruss tilbehør.

Kan forskellige trussystemer kombineres?

Truss fra forskellige producenter eller produktserier bør ikke kombineres uden dokumentation for kompatibilitet.

Selvom to systemer umiddelbart ligner hinanden, kan der være forskel på:

• Rørdiameter og godstykkelse.
• Afstanden mellem hovedprofilerne.
• Connectorernes dimensioner.
• Materiale og legering.
• Belastningsdata og godkendelser.

Brug derfor connectors og tilbehør, som producenten har angivet til det konkrete trussystem.

Belastning og spændvidde

Hvor meget en Bi-truss-konstruktion kan bære, kan ikke vurderes alene ud fra profilens størrelse eller elementets længde.

Den tilladte belastning afhænger blandt andet af:

• Den frie spændvidde mellem understøtningerne.
• Om belastningen er jævnt fordelt eller samlet i enkelte punkter.
• Trussens orientering.
• Antallet og placeringen af samlinger.
• De anvendte stativer, baser eller ophængspunkter.
• Om konstruktionen bruges inden- eller udendørs.

Fordelt belastning

Ved fordelt belastning placeres flere mindre enheder langs trussen. Det kan eksempelvis være flere mindre lamper fordelt over en lysbro.

Punktbelastning

Ved punktbelastning samles en større del af vægten på ét bestemt sted. Det påvirker trussen anderledes end en jævnt fordelt vægt, selvom den samlede vægt er den samme.

Brug altid producentens belastningstabeller og tekniske dokumentation ved planlægning af konstruktionen.

Montering af lys og teknisk udstyr

Lamper, effekter og andet udstyr skal monteres med clamps, beslag eller adaptere, som passer til trussens rørdiameter og den konkrete belastning.

Før brug bør du kontrollere:

• At beslagene lukker korrekt omkring rørene.
• At skruer og låsemekanismer er spændt korrekt.
• At beslagene ikke beskadiger trussens profiler.
• At udstyret er monteret inden for trussens belastningsgrænser.
• At relevant sekundær sikring anvendes.

Kæder og karabinhager kan bruges til visse monterings- og sikringsopgaver, men kun komponenter, der er godkendt til den konkrete anvendelse, bør bruges omkring ophængt udstyr.

Fritstående og ophængte konstruktioner

Fritstående Bi truss

En fritstående konstruktion skal understøttes af egnede stativer, baser eller andre løsninger, som er dimensioneret til trussen og det monterede udstyr.

Konstruktionen skal stå på et plant underlag og placeres, så publikum eller personale ikke utilsigtet kan skubbe til den.

Ophængt Bi truss

Ophængning over personer stiller særlige krav til truss, beslag, ophængspunkter og sekundær sikring.

Større eller ophængte konstruktioner bør planlægges og udføres af personer med de nødvendige faglige kompetencer. Producentens belastningsdata og lokale sikkerhedskrav skal altid følges.

Indendørs og udendørs brug

Ved indendørs brug skal der blandt andet tages højde for loftshøjde, flugtveje, gulvets bæreevne og publikums adgang til konstruktionen.

Udendørs påvirkes trussen desuden af vind, regn og ujævnt underlag. Bannere, skilte og stofbeklædning kan fungere som vindfang og øge belastningen markant.

Udendørs konstruktioner kræver derfor en konkret vurdering af stabilitet, vindbelastning og behovet for ballast eller anden sikring.

Kontrol før og efter brug

Trusselementer og connectors bør inspiceres regelmæssigt, især når de ofte transporteres og samles.

Kontrollér blandt andet:

• Om hovedrørene er lige og uden deformationer.
• Om tværrørene og svejsningerne er intakte.
• Om connectorer, pins og splitter er ubeskadigede.
• Om samlingerne kan føres korrekt sammen.
• Om der er revner, kraftige ridser eller buler.

Beskadigede trusselementer bør ikke anvendes, før de er blevet vurderet efter producentens retningslinjer.

Hvornår skal du vælge Tri eller Quad truss?

Bi truss er velegnet til flade konstruktioner og mindre opsætninger, men en tredimensionel profil kan være mere relevant, hvis konstruktionen:

• Skal have en længere fri spændvidde.
• Skal opbygges i flere retninger.
• Skal bære udstyr på flere sider.
• Skal fungere som en større fritstående ramme.
• Indgår i en mere omfattende sceneproduktion.

Her kan du sammenligne med Tri truss og Quad truss.

Ofte stillede spørgsmål om flad truss

Hvad er forskellen på flad truss og Bi truss?

Der er normalt tale om samme type profil. Begge betegnelser bruges om truss med to parallelle hovedrør.

Kan Bi truss bruges til lys?

Ja, når trussen, monteringsbeslagene og understøtningen er dimensioneret til lampernes vægt og placering.

Kan Bi truss bruges som lysbro?

Ja, i relevante konstruktioner. Den tilladte spændvidde og belastning skal dog altid kontrolleres i producentens dokumentation.

Følger connectors med trussen?

Det varierer mellem produkterne. Kontrollér altid den konkrete produktbeskrivelse og pakkens indhold.

Kan jeg bruge connectors fra et andet mærke?

Ikke uden dokumentation for kompatibilitet. Brug som udgangspunkt de forbindelsesdele, som producenten angiver til trussystemet.

Kan flad truss bruges udendørs?

Ja, men vind, vejr, underlag og eventuelle bannere eller stofbeklædninger skal indgå i planlægningen og sikringen.

Hvordan ved jeg, hvor meget Bi truss kan bære?

Belastningsgrænsen findes i producentens tekniske dokumentation og afhænger blandt andet af længde, spændvidde, understøtning og belastningens placering.

Find flad truss, Bi truss og tilbehør til lys og scene hos SoundStoreXL.
